全自動反沖洗過濾器

一、功能與用途：
全自動反沖洗過濾器廣泛應用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水等領域。諸如工業廢水、循環水的過濾、乳化液的再生、廢油過濾處理、冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效且易操作的全自動過濾裝置。
1、冷卻水處理——冷卻塔、補水系統、空調系統、直流系統水過濾熱交換系統。
2、原水處理——可對地表河水、湖水、海水、水庫水、地下水過濾。
3、工業循環用水過濾——在對水質有一定要求的設備如冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換器等或供排水管路上使用，可過濾掉水中雜質，避免管路、噴嘴等零部件堵塞。
4、灌溉——尤其適用于高流量、雜質含量高的水源，農業灌溉、噴灌、公園、高爾夫球場、草皮澆灌等。
5、能源站——熱電廠帶有熱量的廢水過濾。
二、性能特點
1、自動清洗：本機利用自身過濾出的清液，自動反沖洗濾芯，不需拆下濾芯清洗，也不需另配清洗系統。
2、連續供水：本機罐體內裝有多個圓柱形濾芯同時工作，反沖時逐一清洗每個濾芯，其它濾芯仍在連續過濾，可保證濾液的連續供給。
3、反沖洗耗水量少：本機反沖時同一時間只清洗一到二只濾芯，占整個濾芯數量的十幾到二十幾分之一，所以排污耗水量小于設計流量的5%，比傳統結構降低了一倍以上。
4、過濾面積大：由于罐體內為布置多個圓柱形濾芯，充分利用了容器空間，有效過濾面積可達入口面積的4倍以上，比傳統結構增加了一倍左右。
5、反沖洗效果好：由于濾芯縫隙采用楔形結構，固體雜質截留于表面而不會堵塞縫隙，同時喇叭口形成射流，反沖洗效果好。
6、濾芯強度高：由于濾芯采用不銹鋼絲條焊接，在長度方向還焊有有多道環箍加強，該濾芯在保證過濾的精度前提下具有足夠的抗變形的剛度和強度。
7、密封機構可靠：本機改變了傳統設計，濾芯固定，采用排污叉管旋轉，叉管上端裝有專門設計的密封，與固定隔板接觸部分為四氟材料，耐磨損，同時保證有合適比壓，密封可靠。
8、自動化程度高：為滿足電站自動化程度日益提高的要求，本機控制系統采用高檔電氣元件，反沖洗可自動（定時、差壓）、手動切換，同時易于實現遠程監控及方便與上位機連接。

三、型號說明:

舉例：ZDLD350/0.2-0.6A，是指主管道公稱直徑DN350的多濾芯式反沖洗過濾器，其過濾精度為0.2mm，設計壓力為0.6MPa，殼體為碳鋼，內件為不銹鋼。

ZDLD多濾芯式全自動反沖洗過濾器

一、工作原理
本過濾器由殼體、多元濾芯、反沖洗機構、電控箱、反洗電機、排污電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔最后從出口送出
本過濾器芯采用高強度的金屬濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器達到預置時間時，電動控制箱發出信號驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，電動排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內壁上的雜質微粒隨水流進穰盤內并從排污閥排出。當過濾器進出口壓差恢復正常或定時器設定時間結束，反洗電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，實現了連續化，自動化生產。

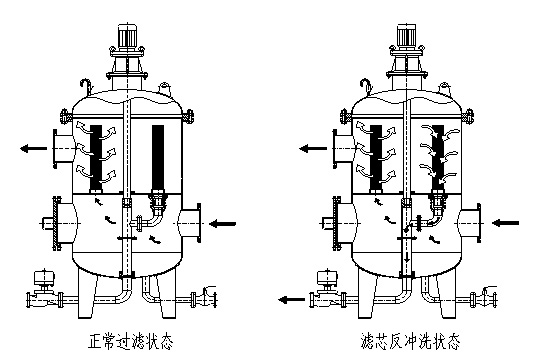

二、原理圖示

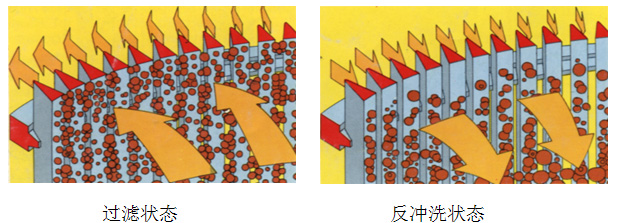

三、濾芯作用圖示

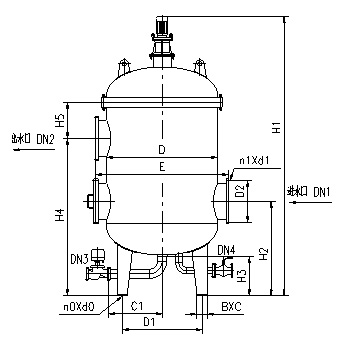

四、示意圖

特殊設計的楔形結構金屬濾芯使得濾芯
內部產生噴射效果，任何顆粒雜質都將
從光滑的內壁上被沖走。

ZDL單濾筒轉刷式全自動反沖洗過濾器

一、設備結構及工作原理
單濾筒轉刷式反沖洗過濾器由殼體、楔形濾筒、反沖洗機構、電控箱、反洗電機、電動閥門和差壓控制器、壓力表等部分組成。
殼體內楔形濾筒內安裝有一套轉刷機構。工作時，濁液經入口進入過濾器通過楔形濾筒內腔,大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達筒體上部最后從出口送出。
本過濾器芯采用高強度楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器達到預置時間時，電動控制箱發出信號，控制器啟動電動頭電機帶動刷子旋轉刷掉濾網上的污物雜質。同時打開排污閥，污物從排污閥排走。當過濾器進出口壓差恢復正常或定時器設定時間結束，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。

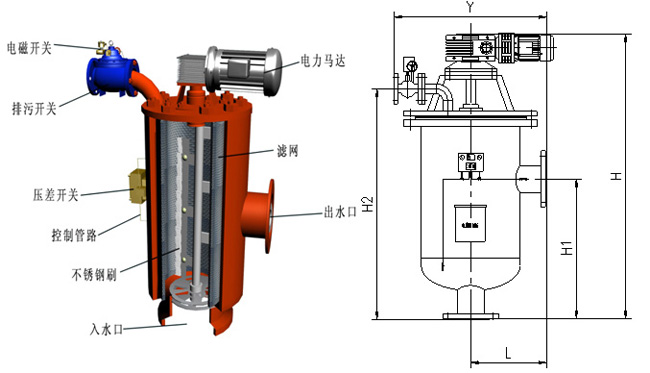

二、結構示意圖

三、ZDL單濾筒轉刷式全自動反沖洗過濾器技術參數及安裝尺寸

型號參數	ZDL 80	ZDL 100	ZDL 125	ZDL 150	ZDL 200	ZDL 250		ZDL 300	ZDL 350		ZDL 400		ZDL 450	ZDL 500		ZDL 600
工作電壓	交流380V50Hz
功率(kW)	0.25	0.37	0.37	0.55	0.55		0.75	0.75		0.75	1.1	1.5		2.20	2.20
經濟流量(m3/h)	45	65	105	150	260		410	590		800	1050	1320		1630	2350
工作壓力(MPa)	0.1—1.6
過濾精度	0.1-2.0
過濾面積(cm2)	1160	1360	2090	3000	5270		7860	11400		15550	20340	25750		31780	42290
進出口公稱通徑	DN80	DN100	DN125	DN150	DN200		DN250	DN300		DN350	DN400	DN450		DN500	DN600
排污閥口公稱通徑	DN50- DN80
排污時間(秒)	60-120

型號	管經	H	H1	H2	Y	L
型號	（inch）	mm	mm	mm	mm	mm
ZDL-80	3	886	376	718	683	257
ZDL-100	4	936	411	770	683	257
ZDL-125	5	1018	461	852	683	257
ZDL-150	6	1111	523	951	744	303
ZDL-200	8	1427	715	1237	820	349
ZDL-250	10	1685	853	1439	874	393
ZDL-300	12	1815	944	1569	939	458
ZDL-350	14	2082	1094	1792	1026	545
ZDL-400	16	2360	1239	2019	1098	608
ZDL-450	18	2632	1389	2245	1199	679
ZDL-500	20	2919	1547	2483	1288	717
ZDL-600	24	3510	1865	2864	1458	864

A：全自動反沖洗過濾器控制器使用說明：
1、定時反洗工作時間設定是指你需要過濾器多長時間間隔開始自動反洗排污，就是指第一次排污結束到第二次排污開始之間的間隔時間,它由時間繼電器KT1控制，KT1位于電控箱體內操作面板上左側的那個時間繼電器，它的調節范圍為（0-5小時），出廠時一般調到2小時，如果需要調節可將KT在斷電的狀態下轉動旋鈕來使指針對正想要設定的時間。
2、排污時間的設定是指過濾器電動頭開始運轉,電動閥打開排污持續的時間，它由時間繼電器KT2控制，KT2位于電控箱體內操作面板
上的右側的那個時間繼電器，它的調節范圍為（0—5分鐘），出廠時一般
調到2分鐘，如果需要調節轉動旋鈕來使指針對正想要設定的時間。
3、按以上步驟調節完畢，再合上三相四線制電源,控制器即可自動工作。
B：全自動反沖洗過濾器使用注意事項:
1、請徹底清掃管道內污泥、焊渣及其它臟物后再與本過濾器聯接。
2、本設備提供的差壓器壓差值出廠時已設定好，請用戶不要擅自調整。
3、壓差延時時間出廠時已設定好請勿擅自調整。
4、可能由于過濾的介質比較混濁，經過本過濾器后很快導致進出口壓差增大使得過濾器頻繁反洗工作，遇到此情況適當減少定時清洗過濾間隔時間。
(注意：反洗電機與電動排污閥是聯動的，當反洗電機工作時自排閥是自動打開排污的，反洗電機停止工作時自排閥即自動關閉。)

手動自清洗式過濾器

一、用途：
用于純水制備及液壓系統冷卻器用水、熱電廠、化工廠、鍋爐冷凝水、水壓機械用水的凈化過濾。在冶金、電力、化工、石油等行業得到廣泛應用。
二、特點：
手動自清洗過濾器SYL、STL和SZL的內部結構與ZDL（單筒式）過濾器基本相同手動自清洗、不停機維修：
清洗時無需拆卸過濾器任何部件，只要開啟排污閥，并同時轉動吸污嘴主軸旋轉3～4圈即可清洗，清洗后立刻關閉排污閥。觀察兩只壓力表可見清洗前后的壓差變化。清洗過程快速、節水：一次全過程清洗時間只需幾分鐘，并且保持連續工作，不停機維修，一次清洗所耗費水量只占主管道平均流量的1～2%。
采用先進的過濾材料：
（1）不銹鋼V型網濾材，精度有200、400、800μm。（2）不銹鋼T型網濾材，精度有50、100、20μm,濾材其性能：過濾精度高、初始壓力損失小、納污量大、造型強度高、反沖洗效果極好、使用壽命長。
小型手動清洗過濾器操作是直接用人工轉動反洗臂手柄，而大中型手動清洗過濾器由于反洗臂旋轉力矩大，所以在手柄與反洗臂之間應增設一只減速器，這樣才能用人工轉動反洗臂。
SYL、STL和SZL可適用于工業水、熱水和空氣系統的連續過濾。按設計壓力可分為1.0、1.6、2.5和4.0四個等級，也可根據用戶需要另行設計。
SYL、STL和SZL與ZDL一樣，也采用了現代新型不銹鋼V型網筒，過濾精度0.1、0.2、0.4、0.6、0.8和1.0mm六個等級可供選擇，也可根據用戶需要另行設計更高的精度。

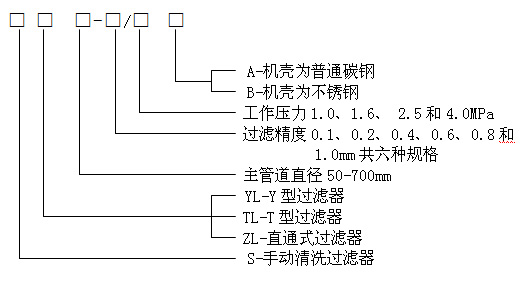

三、型號說明:

三、技術參數：

參數 型號	通徑 mm	參考流量 M3/h	過濾精度 μm	額定壓力 MPa	反沖耗水量	壓力損失		重量 Kg
參數 型號	通徑 mm	參考流量 M3/h	過濾精度 μm	額定壓力 MPa	反沖耗水量	最小	****	重量 Kg
SYL-50	50	30	50 100 200 400 800	A:1.0 B:1.6 C:2.5 D:4.0	為主管道流量1～2%	0.02 MPa	0.4 MPa	67
SYL-65	65	40						71
SYL-80	80	50						129
SYL-100	100	70						173
SYL-150	150	150						340
SYL-200	200	200						485
SYL-250	250	300						630
SYL-300	300	400						825
SYL-400	400	600						1310
SYL-500	500	800						1920

　　注：（1）通徑大于500mm的過濾器可按非標定貨、請另索詳細資料。
（2）表中重量是額定壓力為A級1.0MPa的重量。
四、示意圖

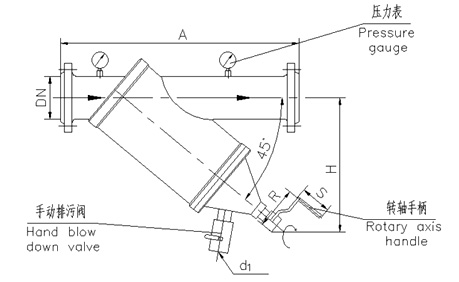

五、手動自清洗式過濾器SYL型外形尺寸

型號	DN	A	d1	H	R	S	法蘭參數
SYL-50	50	250	3/4″	230	95	80	法蘭尺寸按照GB9119. □-88 中國標準執行。
SYL-65	65	340	3/4″	320	95	80
SYL-80	80	380	3/4″	355	95	80
SYL-100	100	420	1″	395	110	90
SYL-125	125	480	1″	445	110	90
SYL-150	150	540	1″	520	110	90
SYL-200	200	650	11/2″	625	125	95
SYL-250	250	750	11/2″	710	125	95
SYL-300	300	840	2″	815	125	95
SYL-400	400	1120	2″	1090	135	105
SYL-500	500	1400	21/2″	1365	135	105
SYL-600	600	1570	21/2″	1440	135	105

　　注：（1）法蘭參數中執行標準內“□”代表壓力等級代碼。
（2）如用戶需要，可聲明執行其它國家法蘭標準。
